爱尔姆水环气冷罗茨真空泵机组在化工行业的应用案例

　　随着社会经济的发展，化工行业对于高效、可靠的设备需求日益增长。在化工行业中爱尔姆水环气冷罗茨真空泵机组展现出了其卓越的性能和广泛的应用前景。本文将介绍该项目中好凯德水环气冷罗茨真空泵机组的特点和优势，并探讨其在化工生产过程中所带来的巨大价值。

　　1. 爱尔姆水环气冷罗茨真空泵机组概述

　　爱尔姆水环气冷罗茨真空泵机组是一种基于罗茨原理工作的真空设备。它通过叶轮旋转产生连续变压运动，将被抽体从进口处抽入，经过腔体内部多次挤压和排放，***终从出口处排出。与传统真空泵相比，爱尔姆水环气冷罗茨真空泵机组具有结构简单、运行可靠、抽速快等特点。

　　机组介绍

　　机组概述：

　　系统要求抽气要求：反应釜及管道共计50m³的气体（常压），冬季要求：10min内真空度达到-0.095MPa（表压）以上；夏季要求：10min内真空度达到-0.094MPa（表压），为满足抽气时间与真空度，并且考虑到机组整体稳定性，同时再高压差情况下连续稳定运行，设计采用的真空机组型式为：气冷型三叶罗茨液环真空机组。

　　2.气冷罗茨真空泵的结构原理：

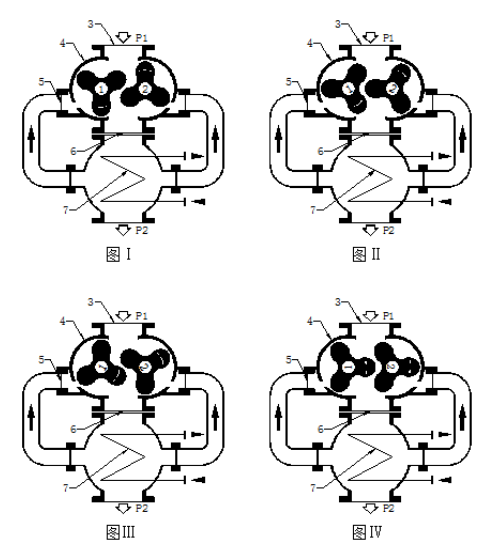

　　普通罗茨真空泵在运行中因压缩气体而产生一定的热量，热量多少是和其进排气压差直接相关，压差大热量也大，泵的温升也就越厉害。由于普通罗茨真空泵的泵体温升可以通过大气冷却，而转子的温升是无法冷却的。这样转子和泵体就存在一定的温差，由于转子温度较高，转子会出现热膨胀，如果转子达到一定温度就会出现转子卡死现象。我们从上世纪八十年代开始在国内率先研制成功了气体循环冷却罗茨真空泵。它主要由转子1、转子2、泵体4和冷却器7等组成，由于其特殊的结构设计，使其可以在高压差和高压缩比下长期可靠运行。冷却气体从泵体的两侧进入泵的吸气腔，使泵不会因压缩气体而出现过热，但对泵的抽气性能没有任何影响。图Ⅰ至图 Ⅳ是转子在泵腔内旋转并完成一次吸、排气的过程。冷却器和电机是每台泵必备的附件，冷却器和电机的规格是根据不同的工况而定。泵可以单独使用也可以多台串联使用，或与液环真空泵和普通罗茨真空泵串联成机组，达到更高真空度来满足各类工艺要求。
